Настройка авто-серий

Диаграмму можно настроить таким образом, чтобы она создавала серии автоматически, в зависимости от имеющихся данных. Для создания авто-серий нужно проделать следующее:

• создать и настроить одну серию. Эта серия будет использована как образец для создания автоматических серий;
• у объекта "Диаграмма" указать колонку данных для авто-серии. Значение этой колонки будет являться именем серии. Если серии с таким значением еще не существует, будет автоматически создана новая серия.

Продемонстрируем создание авто-серий на примере. Используем таблицу MatrixDemo, чтобы получить график продаж сотрудников с разбивкой по годам. Одна серия будет представлять один год. Для этого проделайте следующие шаги:

• подключите диаграмму к источнику данных MatrixDemo;

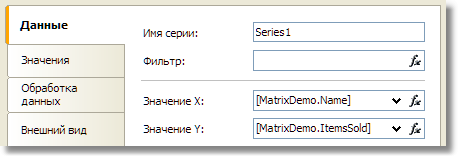

• создайте одну серию и настройте ее данные:

• на закладке "Обработка данных" выберите тип группировки - по значению X, так как в нашем источнике данных есть строки с одинаковыми именами сотрудников;

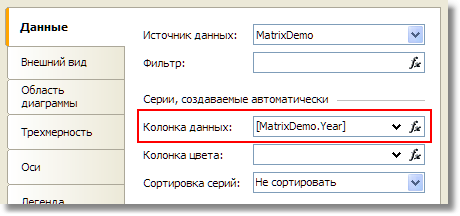

• выделите диаграмму в списке серий и настройте создание авто-серий на закладке "Данные":

• в разных сериях может оказаться разное количество значений (не у всех сотрудников есть продажи за все года). Чтобы выровнять значения в сериях, включите флажок "Выровнять значения по оси X".

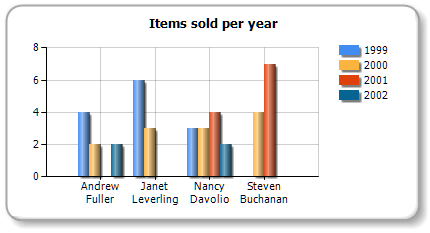

В результате получится диаграмма следующего вида:
