Печать иерархии

Бэнд "Данные" позволяет печатать иерархический список. Для этого используется один бэнд и один источник данных. Иерархия должна быть определена в источнике данных с помощью двух полей:

1. ключевое поле - это идентификатор строки данных;
2. поле, которое содержит ключ родительской строки данных.

Чтобы напечатать такой источник в иерархическом виде, вам нужно настроить следующие свойства бэнда "Данные". Это можно сделать в окне "Свойства":

• ключевое поле указываем в свойстве IdColumn;
• поле, содержащее значение родителя, указываем в свойстве ParentIdColumn;
• в свойстве Indent задаем величину отступа.

Покажем на примере, как распечатать иерархию сотрудников из таблицы Employees. Таблица имеет два необходимых нам поля:

• поле EmployeeID является ключевым и содержит номер сотрудника;
• поле ReportsTo содержит номер сотрудника, которому подчиняется данный сотрудник.

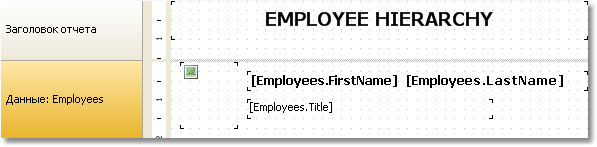

Создадим отчет следующего вида:

Настроим свойства бэнда "Данные", которые отвечают за иерархию, следующим образом:

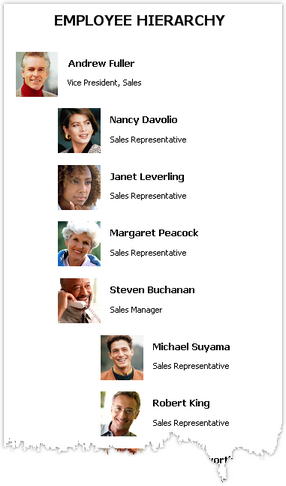

Запустим отчет на выполнение. В результате получится следующее:

При печати иерархии FastReport сдвигает бэнд вправо (на величину, указанную в свойстве Indent), а также уменьшает ширину бэнда на это же значение. При этом вы можете использовать свойство Anchor у объектов, лежащих на бэнде.

Возможные комбинации значения Anchor:

• Left, Top (по умолчанию) - объект сдвигается вместе с бэндом;
• Right, Top - объект остается на месте;
• Left, Right, Top - фиксируется правый край объекта, левый край сдвигается вместе с бэндом.

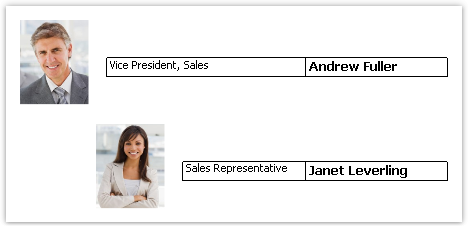

Это позволяет получать разнообразные эффекты, как показано на рисунке:

В данном примере у картинки Anchor = Left, Top; у объекта с названием должности Anchor = Left, Right, Top; у объекта с именем - Anchor = Right, Top.
