2 of 5 Matrix


2 of 5 Matrix - линейный штрихкод высокой плотности, предназначенный для кодирования числовых данных (0-9) произвольной длины. Он был разработан компанией Identicon в 1968 году. Этот вид кода обеспечивает высокую плотность благодаря использованию пробелов между линиями для кодирования информации, в результате чего в процессе кодирования участвуют как линии, так и пробелы.

Код обладает встроенной самопроверкой и поддерживает двунаправленное чтение, то есть его можно прочитать как слева направо, так и справа налево.

Структура кода:

  • стартовый символ;
  • данные;
  • опциональный (необязательный) символ проверки. Рассчитывается по формуле mod 10;
  • cтоп-символ.

Символ состоит из пяти линий, две из которых широкие. Это символика с двумя ширинами, то есть в ней определена ширина тонкой линии и все, что шире – считается широкой линией. Это позволяет печатать коды с большим допуском на не очень качественном оборудовании.

2 of 5 Matrix применяется для маркировки товаров на складах, маркировки авиабилетов, в фотолабораториях.

Для формирования штрихкода 2 of 5 Matrix в FastReport .NET выберите объект Штрихкод (Barcode) BarcodeIcon на панели компонентов в дизайнере отчётов. В выпадающем списке перейдите в категорию "Прочие", а затем 2/5 Matrix:


После выбора штрихкода разместите его на странице отчёта.

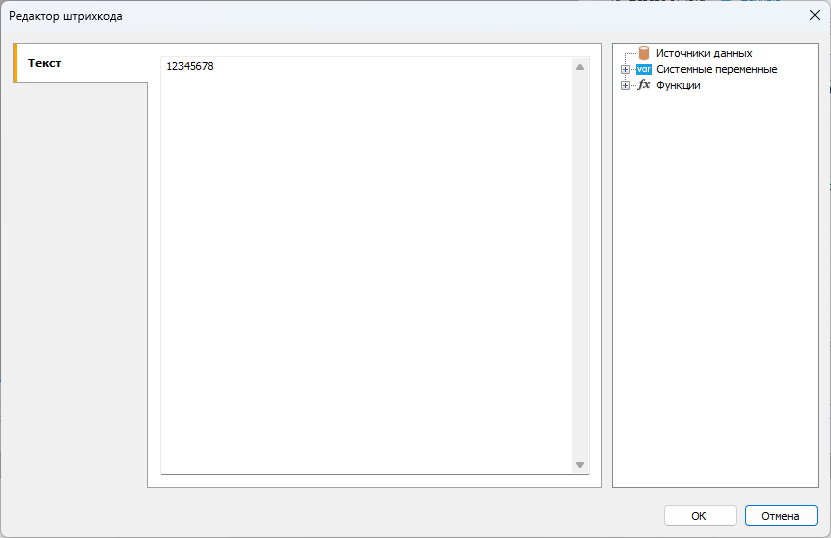

С помощью двойного клика по добавленному штрихкоду открывается редактор. Также редактор кода можно открыть нажатием кнопки в контекстном меню добавленного объекта, которое вызывается нажатием правой кнопки мыши:


Если необходимо скрыть текст под штрихкодом, следует найти свойство ShowText в инспекторе свойств соответствующего штрихкода и установить его значение в False:
