QR-код

QR-код – двумерный штрихкод, предназначенный для хранения числовой, алфавитно-цифровой и двоичной информации.

Для корректного распознавания QR-кода с помощью камеры используются специальные маркеры по углам и по площади изображения. Это позволяет нормализовать изображение после считывания и преобразовать точечное кодирование в двоичные числа с проверкой контрольной суммы.

QR-код может содержать до 4296 символов, применяя алфавитно-цифровую кодировку.

Объект

Для формирования QR-кода в FastReport .NET выберите объект Штрихкод (Barcode) BarcodeIcon на панели компонентов в дизайнере отчётов. В выпадающем списке перейдите в категорию "Двумерные", а затем QR Code:


После выбора штрихкода разместите его на странице отчёта.

С помощью двойного клика по добавленному штрихкоду открывается редактор. Также редактор кода можно открыть нажатием кнопки в контекстном меню добавленного объекта, которое вызывается нажатием правой кнопки мыши.

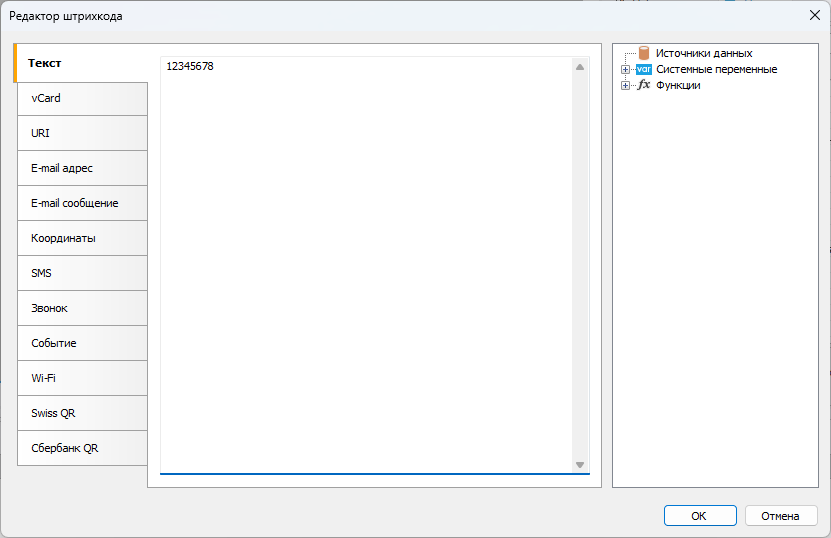

Редактор

Редактор QR-кода похож на обычный редактор выражений. Справа находится дерево данных, параметров и функций. Из него можно перетащить элементы в текстовый редактор.

Основное различие от редактора выражений состоит в наличии вкладок в левой части окна. Эти вкладки определяют тип содержимого QR-кода.

В зависимости от выбранного типа содержимого появляется соответствующий набор полей для заполнения.

Типы содержимого QR-кода

При работе с редактором текст содержимого (четвертая колонка таблицы) формируется автоматически. Поля редактора могут содержать любые выражения, в том числе и поля из источника данных (их можно перетащить из дерева справа).

Тип содержимого Описание Пример изображения Пример содержимого
Text Текст в буквенном и числовом представлении 12345678

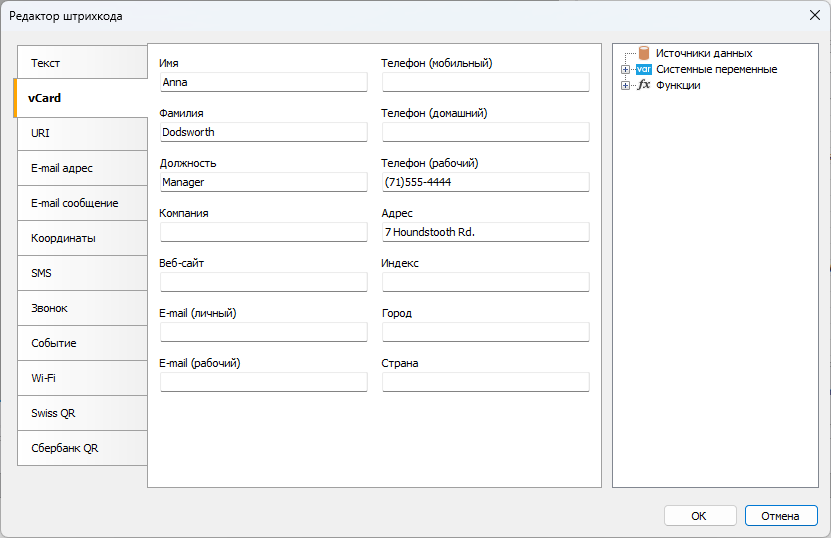

vCard Versitcard - формат представления электронной визитной карточки. Может содержать следующую информацию:
- Фамилия;
- Имя;
- Должность;
- Компания;
- Веб-сайт компании;
- E-mail персональный;
- E-mail рабочий;
- Телефон мобильный;
- Телефон домашний;
- Телефон рабочий;
- Адрес;
- Индекс;
- Город;
- Страна.
Могут быть заполнены лишь некоторые поля.		 BEGIN:VCARD
VERSION:2.1
FN:Anne Dodsworth
N:Dodsworth;Anne
TITLE:Manager
TEL;WORK;VOICE(71) 555-4444
ADR:;;7 HoundstoothRd.;;;;
END:VCARD
URI Унифицированный идентификатор ресурса. Строка со ссылкой на файл, документ, изображение, электронную почту, веб-сайт и др. https://быстрыеотчеты.рф/ru/product/fast-report-net/
E-mail Address Адрес электронной почты support@fastreport.ru
E-mail Message Текст электронного письма MATMSG:TO:support@fastreport.ru;SUB:Вопрос о FastReport .NET;BODY:Здравствуйте, у меня есть вопрос о FastReport .NET;;
Geolocation Координаты для определения реального географического местоположения geo:-50.737563,-79.490016,120
SMS Текстовое сообщение SMSTO:(71) 555-4444: Привет, Андрей! Я в порядке!
Call Телефонный номер tel:(71) 555-4444
Event Событие для добавления в календарь. Кроме времени и даты может содержать текстовое сообщение. BEGIN:VEVENT
SUMMARY:Семейный пикник
DTSTART:20240415T120000Z
DTEND:20240415T160000Z
DESCRIPTION:Семейный пикник на природе.
END:VEVENT
Wi-Fi Информация для подключения к Wi-Fi сети WIFI:T:WPA;S:Honeypot;P:youarewelcome;H:true;
Swiss Специальный QR-код, содержащий платёжную информацию для Swiss Bill. Подробнее об этом баркоде можно прочесть в другой статье документации. SPC
0200
1
CH4431999123000889012
S
Carl Ltd.
Luber
16
123321
Berlin
GE







50050.00
EUR
S
Sigmunt Shuld
Lunglen
23
123322
Ferburg
GE
NON


EPD

Свойства QR-кода

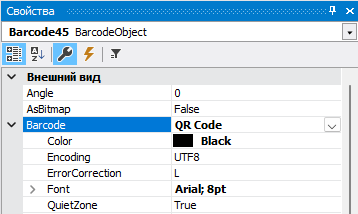

Теперь рассмотрим свойства QR-кода. Они доступны в инспекторе объектов под свойством Barcode.

Свойство Описание
Цвет (Color) Определяет цвет отображения баркода. По умолчанию – Black (чёрный).
Кодировка (Encoding) Кодировка текста содержимого баркода, например: UTF8, Windows_1251, CP_866 и др. По умолчанию: UTF8.
Избыточность (ErrorCorrection) Избыточность для исправления ошибок с помощью кода Рида-Соломона. Оно может принимать значение: L (low – 7%), M (medium – 15%), Q (25%), H (high – 30%). По умолчанию – L.
Поле (QuietZone) Определяет наличие белой рамки вокруг QR-кода. По умолчанию включено.

Избыточность нужна для корректного чтения данных при частично повреждённом изображении кода или при нанесённом поверх него изображении.

Например, при установленной избыточности в H (30%), баркод, изображённый ниже, без проблем считывается:

Если необходимо скрыть текст под штрихкодом, следует найти свойство ShowText в инспекторе свойств соответствующего штрихкода и установить его значение в False.

Свойство AutoSize регулирует автоматическую подстройку размеров кода в зависимости от размера объекта. Если требуется ручное изменение размеров баркода с помощью мыши, необходимо отключить это свойство (установить в False). В таком случае важно самостоятельно следить за пропорциями по горизонтали и вертикали.
