Кросс-диаграмма

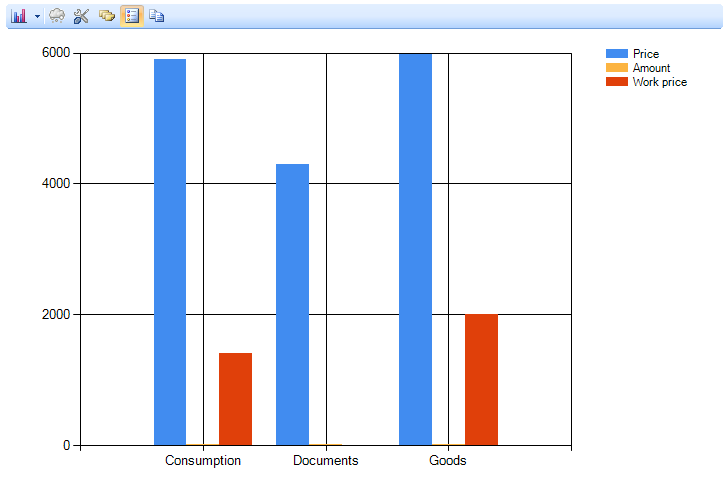

Данные кросс-таблицы могут быть представлены в виде сводной двумерной диаграммы. Для реализации отображения диаграммы используются компоненты MsChart. В зависимости от настроек, одно из старших измерений строк/столбцов используется для формирования серий диаграммы, а противоположное измерение (т.е. наоборот старшее из столбцов/строк) - для формирования значений в каждой из серии.

Если исходная кросс-таблица не содержит измерений строк или измерений столбцов, то внутри диаграммы будет сформировано внутреннее представление кросс-таблицы с измерениями в области строк и столбцов.

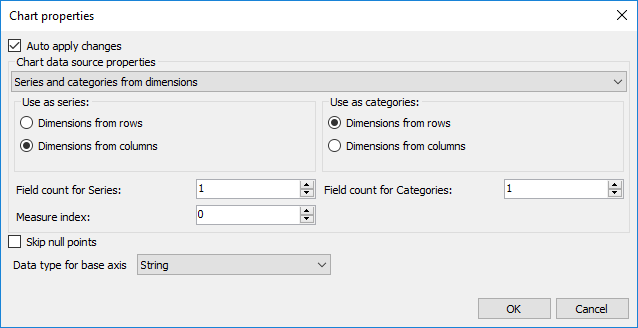

Настройка вида диаграммы производится в диалоге "Chart properties / Настройка диаграммы", открывающемуся по нажатию на соответствующую кнопку панели инструментов диаграммы.

Основной параметр - то, откуда брать данные для рядов и категорий диаграммы. Возможные варианты - измерения и показатели кросс-таблицы. В зависимости от выбранного варианта, требуется указать положение измерений, число измерений для формирования имени ряда/категории и показатель (а точнее его порядковый индекс), который следует отображать в значениях рядов.
