GS1 DataBar Expanded Stacked: особенности и настройка в FastReport .NET

GS1 DataBar Expanded Stacked — многострочный штрихкод для товаров, которым недостаточно обычного GTIN. Он позволяет кодировать дополнительные сведения — например, срок годности, вес и номер партии — и размещать их в компактной области этикетки. В этой статье разберём, какие данные поддерживает символика, как устроено её считывание и как параметр Segments влияет на форму штрихкода в FastReport .NET.

Что такое GS1 DataBar Expanded Stacked

GS1 DataBar Expanded Stacked — многострочная разновидность GS1 DataBar Expanded. Она предназначена для случаев, когда расширенный штрихкод в одну строку не помещается по ширине. Данные распределяются по нескольким строкам, поэтому символ можно разместить на узкой этикетке или упаковке с ограниченным пространством.

В зависимости от доступного места штрихкод может быть относительно широким и невысоким либо более узким и высоким. По данным GS1, символика вмещает до 74 цифровых или 41 буквенно-цифрового символа; в версии Stacked данные могут располагаться максимум в 11 строках.

Какие данные можно закодировать

В отличие от GS1 DataBar Omnidirectional и Limited, которые предназначены главным образом для GTIN, версия Expanded Stacked поддерживает идентификаторы применения GS1 (AI). Они указывают, как интерпретировать следующие за ними данные.

В одном штрихкоде можно закодировать:

• GTIN — AI (01).
• Вес нетто — например, AI (310x) для килограммов или AI (320x) для фунтов.
• Дату изготовления или срок годности — AI (11), (15) или (17), в зависимости от значения даты.
• Номер партии — AI (10).
• Серийный номер — AI (21).
• Цену — например, AI (392x).

Набор применяемых AI зависит от задачи и правил маркировки конкретного товара. GS1 DataBar Expanded Stacked используют, в частности, для дополнительной информации о свежих продуктах, таких как вес и срок годности.

Считывание на кассе

GS1 DataBar Expanded Stacked разработан для считывания многоплоскостными сканерами в розничной торговле. Однако возможность чтения зависит от совместимости и настройки оборудования: не каждый сканер автоматически распознаёт этот тип символики.

Строки штрихкода разделяются специальными паттернами. Они помогают сканеру распознать структуру символа и правильно объединить данные из разных строк. Согласно спецификации, высота разделительного паттерна составляет 3 модуля, а высота строки — 34 модуля.

В символике используется контрольное значение, рассчитываемое по алгоритму modulo 211. Оно помогает обнаруживать ошибки при декодировании, но не гарантирует считывание повреждённого штрихкода во всех случаях.

Примеры данных для кодирования

Ниже приведены два примера строк с идентификаторами применения.

Короткий код: (01)09501101530003(17)250101

• AI (01) — GTIN товара.
• AI (17) — срок годности: 1 января 2025 года.

В этом примере данных немного, поэтому штрихкод может занимать меньше строк, чем более длинный код. Фактическая компоновка зависит от настроек сегментов и доступного пространства.

Длинный (сложный) код: (01)08684225231863(3103)000000(17)251230(251)TR03008228992(7007)251215

• AI (01) — GTIN.
• AI (3103) — вес нетто в килограммах с тремя десятичными знаками.
• AI (17) — срок годности: 30 декабря 2025 года.
• AI (251) — идентификатор, связанный с исходным объектом или компонентом.
• AI (7007) — дата и время сбора урожая или производства.

Чем больше данных нужно закодировать, тем больше места может потребоваться. Если ограничить ширину символа, данные распределятся по большему числу строк.

Настройка Segments в FastReport .NET

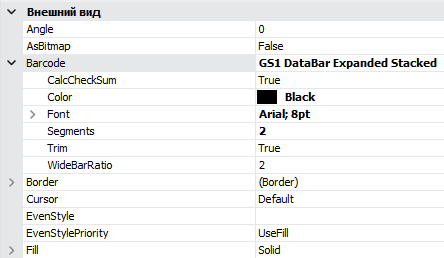

В FastReport .NET за разбиение символа на строки отвечает параметр Segments. Он определяет количество пар сегментов данных в одной горизонтальной строке и влияет на соотношение ширины и высоты штрихкода.

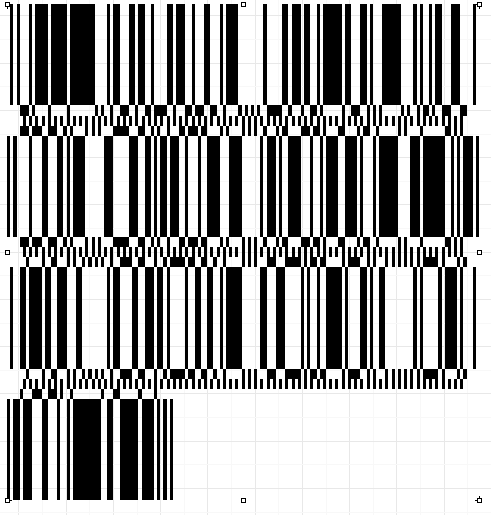

• Segments = 2 — минимальное значение: штрихкод получается уже и, как правило, выше, поскольку данные распределяются по большему числу строк.
• Segments = 4, 6, 8... — с увеличением значения штрихкод становится шире, а число строк обычно уменьшается.
• Segments = 20 — максимальная ширина для многострочного варианта; при подходящем объёме данных символ может уместиться в одну строку.

При этом Segments должно быть чётным числом от 2 до 20. Эти значения соответствуют диапазону ширины GS1 DataBar Expanded Stacked, указанному в спецификации.

Заключение

GS1 DataBar Expanded Stacked помогает разместить на товарной этикетке не только GTIN, но и дополнительные сведения — например, вес, срок годности и номер партии. Многострочная структура делает его удобным для узких этикеток, а настройка Segments в FastReport .NET позволяет подобрать нужное соотношение ширины и высоты. При подготовке к печати важно проверить корректность данных и убедиться, что используемый сканер поддерживает этот тип штрихкода.
